एयर कंडीशनर को असेंबल करने में कई महत्वपूर्ण चरण शामिल हैं, जिसमें मैकेनिकल असेंबली, सिस्टम कनेक्शन और सुरक्षा जांच शामिल हैं। नीचे इस प्रक्रिया के लिए एक सामान्य मार्गदर्शिका दी गई है, जिसे अक्सर विशेष उपकरणों द्वारा समर्थित किया जाता है।
आवश्यक पुर्जे इकट्ठा करें: इनडोर यूनिट (इवेपोरेटर, पंखा, कंट्रोल पैनल), आउटडोर यूनिट (कंप्रेसर, कंडेनसर, पंखा), तांबे के पाइप, बिजली के तार, इन्सुलेशन सामग्री और फास्टनर।
पाइप कटर, फ्लेयरिंग टूल, टॉर्क रिंच और विशेष उपकरणों जैसे उपकरणों का उपयोग करें।
- इनडोर यूनिट को दीवार या छत पर ब्रैकेट का उपयोग करके माउंट करें, स्थिरता सुनिश्चित करें।
- आंतरिक घटकों को स्थापित करें: इवेपोरेटर कॉइल को सुरक्षित करें, पंखे के मोटर को कंट्रोल बोर्ड से कनेक्ट करें, और एयर फिल्टर और फ्रंट पैनल को अटैच करें।
- आउटडोर यूनिट को एक समतल सतह (कंक्रीट पैड या ब्रैकेट) पर रखें।
- मुख्य घटकों को सुरक्षित करें: कंप्रेसर, कंडेनसर कॉइल और पंखे के मोटर को कैबिनेट में माउंट करें। रेफ्रिजरेंट लाइनों को कंप्रेसर और कंडेनसर से कनेक्ट करें।
- इनडोर और आउटडोर यूनिट (तरल और सक्शन लाइन) को जोड़ने के लिए तांबे के पाइप को काटें और फ्लेयर करें।
- कंडेनसेशन को रोकने के लिए सक्शन लाइन को इन्सुलेट करें।
- एयरटाइट कनेक्शन सुनिश्चित करने के लिए फ्लेयरिंग टूल का उपयोग करें, जो रेफ्रिजरेंट दक्षता के लिए महत्वपूर्ण है।
- वायरिंग आरेख का पालन करते हुए, इनडोर और आउटडोर यूनिट के बीच पावर केबल, कंट्रोल वायर और सेंसर कनेक्ट करें।
- सुरक्षा मानकों को पूरा करने के लिए उचित ग्राउंडिंग सुनिश्चित करें।
- लीक की जांच के लिए रेफ्रिजरेंट लाइनों को उच्च दबाव वाले नाइट्रोजन से दबाएं।
- जोड़ों पर साबुन का पानी लगाएं; बुलबुले लीक का संकेत देते हैं, जिन्हें आगे बढ़ने से पहले ठीक किया जाना चाहिए।
- लाइनों से हवा, नमी और दूषित पदार्थों को खाली करने के लिए वैक्यूम पंप का उपयोग करें। सुनिश्चित करें कि सिस्टम ≤10Pa के वैक्यूम स्तर तक पहुँचता है।
- सिस्टम को निर्दिष्ट रेफ्रिजरेंट (जैसे, R32, R410A) से चार्ज करें, रेफ्रिजरेंट चार्जिंग मशीन का उपयोग करके (डोंग्लियू ज्वलनशील रेफ्रिजरेंट जैसे R32/R290 के लिए मानक और विस्फोट-प्रूफ मॉडल दोनों प्रदान करता है)।
- यूनिट के विनिर्देशों के आधार पर सटीक चार्जिंग मात्रा का पालन करें।
- यूनिट को चालू करें और कूलिंग/हीटिंग फ़ंक्शन, पंखे की गति और नियंत्रण का परीक्षण करें।
- तापमान अंतर, दबाव और बिजली की खपत जैसे मापदंडों को सत्यापित करने के लिए प्रदर्शन परीक्षण प्रणालियों (जैसे डोंग्लियू की एयर कंडीशनर प्रदर्शन परीक्षण प्रणाली) का उपयोग करें।
- ज्वलनशील रेफ्रिजरेंट (R32, R290) के लिए, विस्फोट-प्रूफ उपकरण का उपयोग करें और वेंटिलेशन सुनिश्चित करें (सुरक्षा निगरानी के लिए डोंग्लियू की लीकेज अलार्म डिटेक्शन सिस्टम देखें)।
- स्थानीय विद्युत और रेफ्रिजरेंट हैंडलिंग मानकों का पालन करें।

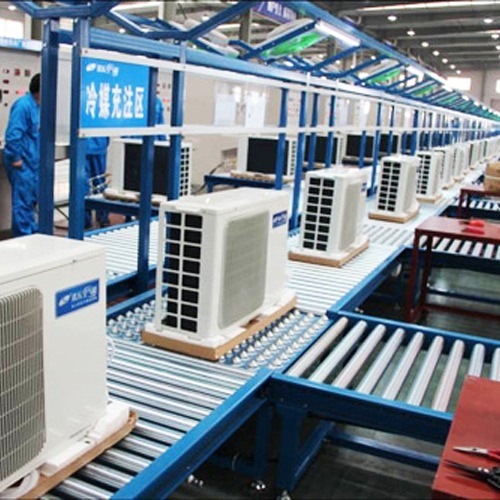

फ़ोशान डोंग्लियू ऑटोमेशन जैसे निर्माताओं से विशेष उपकरण (जैसे, स्वचालित असेंबली लाइनें, लीक डिटेक्टर और रेफ्रिजरेंट चार्जिंग मशीन) बड़े पैमाने पर उत्पादन के लिए इस प्रक्रिया को सुव्यवस्थित करते हैं, जिससे उद्योग मानकों के साथ स्थिरता और अनुपालन सुनिश्चित होता है।
